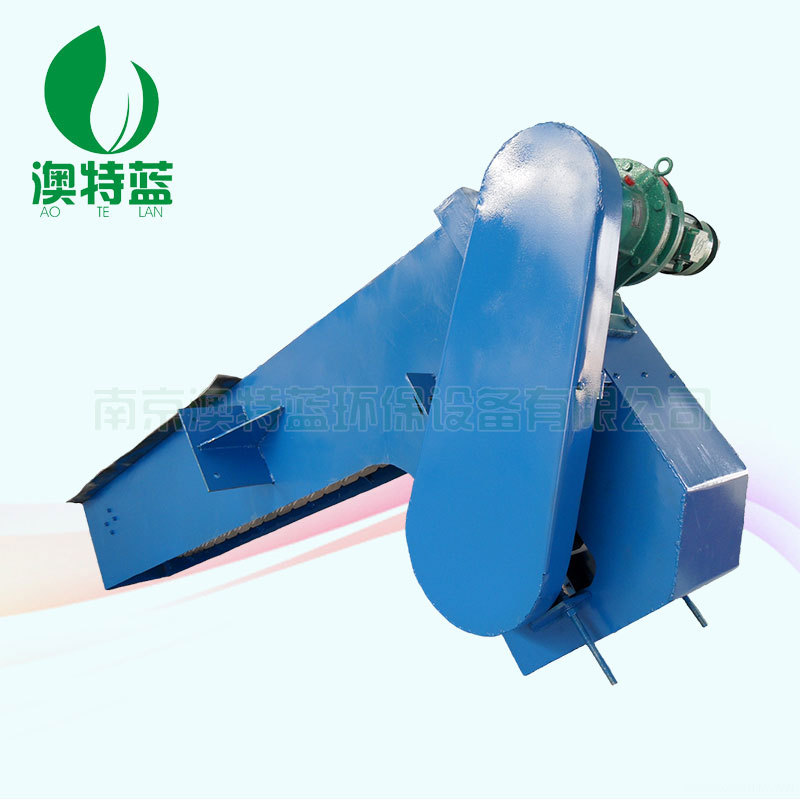

GSHZ回转式格栅除污机的设计结构紧凑、电气控制简单，便于实现自动化；耐蚀性优、能耗小、噪音低；除污动作连续、排污干净、分离效率高。
供货范围
GSHZ回转式格栅除污机的整机供货：包括架体总成、齿耙组合、传动机构（电机减 速机）、过扭矩保护装置、清渣机构、底脚、水下链轮组合、栅条、备品备件等。
主要结构及工作原理
回转式格栅除污机由架体总成、齿耙组合、传动机构、扭矩保护装置、清渣机构、底脚、水下链轮组合、栅条等部件组成。
6.1主要结构
(1)格栅本体呈整体式结构，在厂内平台上组装、调试，空机试运行8小时后出厂。
(2)栅条采用定制扁钢。
(3)链条采用特制的宽链板不锈钢链条，链条的安全系数不小于6，并设有链轮张紧调节装置。在链槽中运转时，不需增加其他阻渣装置，即可有效防止栅渣缠入链槽，避免了卡阻现象。
(4)链槽内装设特殊材料垫层，既减小了运行时的磨擦阻力，又减小了运行噪声。
(5)传动机构根据需要可采用轴装式回转减速机，并设机械过扭矩保护装置。并配置张紧轮装置，拆装方便，外形精巧美观。
(6)除污耙齿采用热铸冲压加工成形，齿形精度高，与栅条啮合准确，除渣干净彻底。
6.2工作原理
本机装有多个齿耙在链条组的驱动下作回转运动，使齿耙从下往上对格栅片做清污提污动作（齿耙链在栅条前作回转运行），捞取污水中飘浮物、草木、纤维、橡塑等固体垃圾，清污率大于95％。
根据用户需要,控制系统可实行全自动控制，一般由时间自动起停，并可根据用户要求配置。发生过扭矩会及时报警并立即自动停机。在无人看管下照样进行工作。
设备的可靠性及耐久性
GSHZ回转式格栅除污机，整机使用寿命在25年以上，无故障运行时间在5年以上，减速机、轴承：设备每年检修一次，使用年限不少于10年，电器装置：不少于10年，防护层：在5年以上。
